Das Compilerprojekt -- Überblick, Intention und Voraussetzungen

Bei diesem Projekt geht es darum, in Java einen Compiler zu schreiben, der Java-Quelltext in Maschinensprache übersetzt. Dabei wird das praktische Programmieren in Java mit Elementen der Theoretischen Informatik bzw. der Theorie der formalen Sprachen verknüpft. Außerdem werden Aspekte des maschinennahen Programmierens und der endlichen Automaten wiederholt.

Da es um das beispielhafte Herausstellen der wichtigsten Prinzipien geht, soll unser Compiler nicht den gesamten Sprachumfang von Java beherrschen. Vielmehr reicht „Mini-Java", eine Teilmenge von Java mit einigen typischen Konstrukten. Mini-Java-(Quell-)Programme sollen geprüft und übersetzt werden. Zielsprache der Übersetzung ist dabei nicht der originale Java-Byte-Code oder echter Intel-Pentium-Assembler, sondern die aus dem Unterricht bekannte, auf 16 Befehle reduzierte „Maschinensprache" meines 1_AMOR-Modellrechners in der mnemonischen (=Merkwort-)Darstellung.

Voraussetzung für das Projekt sind neben ausreichenden Java-Fähigkeiten auch Kenntnisse über (deterministische) endliche Automaten sowie Kenntnis des Modellrechners 1_AMOR und Erfahrungen mit seiner Programmierung (der Modellrechner ist gratis von meiner Software-Seite herunter zu laden; das als Datei enthaltene Handbuch vermittelt genug Wissen). Ein Überblick über formale Sprachen und die Fähigkeit, Syntaxdiagramme zu erstellen oder zumindest zu verstehen, sind hilfreich, können aber auch anlässlich dieses Projekts erworben werden. Im Informatikunterricht insbesondere des Leistungskurses - der natürlich weit mehr umfasst, als das hier auf den Seiten „Informatik mit Java" punktuell Herausgestellte - wurden entsprechende Grundlagen in der Jahrgangsstufe 12 gelegt.


zum Seitenanfang / zum Seitenende

Mini-Java mit Syntax-Diagramm

Der Compiler soll eine Java-Klasse ohne globale Variablen/Datenfelder (die auch nicht anders wären, als die erlaubten lokalen Variablen) und mit genau einer Methode übersetzen können. Die Methode soll keine Parameter erhalten und kein Ergebnis zurückgeben, also immer vom Typ void sein. Innerhalb der Methode können beliebige Variablen deklariert und benutzt werden, allerdings ausschließlich vom primitiven Typ int (Ganzzahl). Zuweisungen und die Ausgabeanweisung auf die Konsole (Dos-Box) sind zugelassen; als einzige Kontrollstruktur ist die (ein- oder zweiseitige) Verzweigung erlaubt. Kommentare (bis zum Rest der Zeile) können nach // hinzugefügt werden. Das folgende Syntaxdiagramm zeigt den Sprachumfang von „Mini-Java", einer echten Teilmenge von Java:

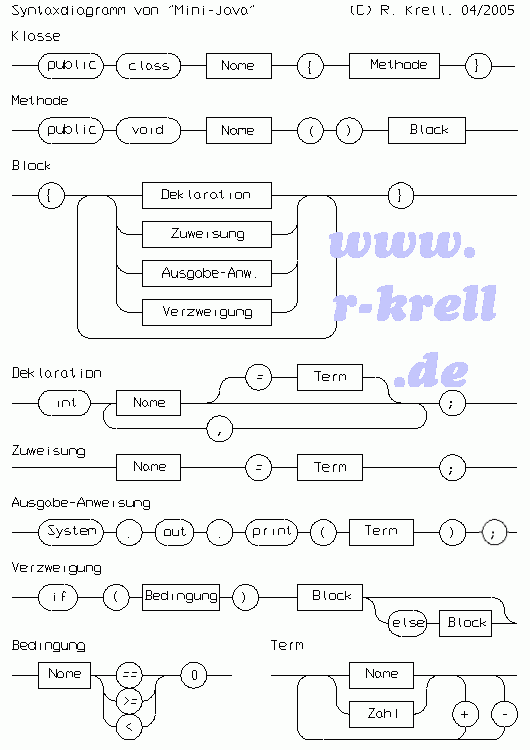

Syntax-Diagramm von "Mini-Java"
Für Namen gilt, dass sie mit einem Buchstaben anfangen müssen und danach auch Ziffern oder den Unterstrich enthalten dürfen, während (Ganz-)Zahlen nur aus Ziffern bestehen dürfen. Ein mögliches Mini-Java-Programm wäre beispielsweise
public class Beispiel    //zum Üben
{
  public void   losGehts() {
    int x;    int ypp2s =4;
    x= ypp2s - 12 ;
    if (x >= 0)
    {
      System.out.print(x); // hier wird etwas auf den Bildschirm geschrieben
    }
  }
} //Programm-Ende


Natürlich sind unzählige weitere und durchaus sinnvollere Beispiele denkbar.


zum Seitenanfang / zum Seitenende

Compiler = Scanner + Parser + Variablentabelle + Codeerzeuger

Der Mini-Java-Quelltext - etwa das gerade im gelben Kasten vorgestellte Beispielprogramm - gelangt z.B. aus dem Editorfenster oder einer Datei in eine String-Variable, wo es sich als riesige Zeichenkette darstellt, d.h. eine Aneinanderreihung vieler Schriftzeichen ist.

Die erste Aufgabe des Compilers besteht nun darin, diese Aneinanderreihung von Buchstaben in sinnvolle Einheiten zu zergliedern, d.h. Zahlen, Schlüsselwörter, Bezeichner und Sonderzeichen (wie etwa Klammern, Semikolon oder das aus zwei Zeichen bestehende Größer-Gleich-Zeichen) heraus zu filtern und überflüssige Leerzeichen, Zeilenumbrüche und Kommentare zu ignorieren. Diese Aufgabe übernimmt der Scanner.
Der Scanner kann zwar eine erste Fehlerkontrolle durchführen, würde aber höchstens merken, wenn Zahlen fälschlich außer Ziffern auch Buchstaben enthalten oder wenn => an Stelle des richtigen Größer-Gleich-Zeichens >= geschrieben wurde (lexikalische Kontrolle).

Um zu prüfen, ob die vom Scanner erkannten und gelieferten Sinneinheiten ('Token') in einer vernünftigen Reihenfolge stehen und den Spezifikationen des Syntaxdiagramms (s.o.) entsprechen, bedarf es der zweiten Komponente des Compilers, des Parsers. Der Parser nimmt die syntaktische Kontrolle vor und erkennt, ob der ursprüngliche Quelltext ein erlaubtes Mini-Java-Programm ist oder nicht (oder, für Theorie-Fans: der Parser löst das Wortproblem für die Mini-Java-Sprache). Sollten Fehler entdeckt werden, sind aussagekräftige Fehlermeldungen vom Parser wünschenswert.

Wegen des Zwangs, Variablen vor ihrer Verwendung zu deklarieren, bedarf es einer zusätzlichen Variablentabelle.

Schließlich benötigt der Compiler als letzte Komponente einen Code-Erzeuger, der zum eingelesenen Mini-Java-Quelltext den passenden Maschinencode bzw. die richtige Übersetzung in die Zielsprache ausgibt. Hier bzw. im Folgenden stellt der Codeerzeuger keine wirklich eigenständige Komponente dar, sondern wird später in den Parser integriert (s.u.).


zum Seitenanfang / zum Seitenende

Scanner

Der Scanner soll bei jedem Aufruf die nächste zusammenhängende Sinneinheit (Token) aus dem Quelltext erkennen bzw. als Ergebnis liefern. Obwohl in der Java-JDK/SDK die Bibliotheksfunktionen java.io.StreamTokenizer bzw. java.util.StringTokenizer mitgeliefert werden und evtl. verwendet werden könnten, wird die Funktion des Scanners von Grund auf erarbeitet. Überlegt man, welche Sinneinheiten im (Mini-)Java-Quelltext auftreten, so fällt auf:

Für die Token bietet sich eine eigene Java-Klasse an, damit gleichzeitig die Art des Tokens (durch einen Kennbuchstaben, nämlich 'z'=Zahl, 'w'=Wort und 's'=Sonstiges bzw. Sonderzeichen) und sein Inhalt als Zeichenkette übergeben werden können:



 // Compiler "Java -> 1_AMOR" -- für IF 13M -- R. Krell, 5.10.04/22.4.2005 -- www.r-krell.de


public class C_Token
 {
   String inhalt;
   char typ;
// 'w' = Wort (egal ob Bezeichner oder Schlüsselwort), 'z' =(ganze) Zahl,
                   // 's' = Sonderzeichen, 'f' = Fehler, 'e' = Programmende


public C_Token (String zeichenfolge, char sorte)
   {
     inhalt = zeichenfolge;
     typ = sorte;
   }
 }

Am einfachsten unterscheidet ein endlicher Automat diese Token, wobei jedes aus dem Quelltext gelesene Zeichen eine Zustandswechsel bewirken kann und am schließlich erreichten Zustand die Art der Sinneinheit erkannt wird:

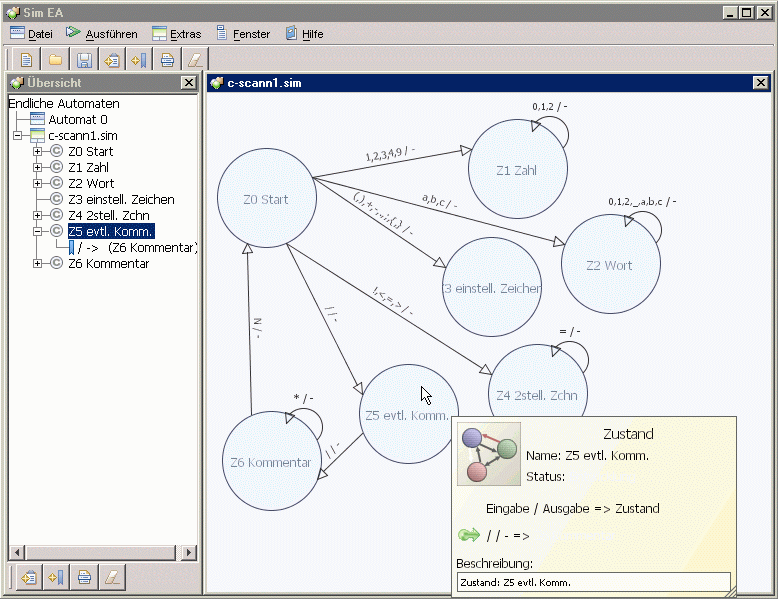

Automatengraph, erzeugt mit "Sim EA"

Beim Übergang von Z0 nach Z1, von Z0 nach Z2, von Z1 nach Z1 bzw. von Z2 nach Z2 wurden nicht alle Ziffern bzw. Buchstaben angegeben, um die Beschriftung der Übergänge übersichtlich zu halten. Der Zustand Z6 wird durch das Zeilenende N = \n verlassen. Zeichen, für die kein Übergang angegeben ist, führen zu einem Fehler. Der Graph wurde übrigens mit dem Programm „Sim EA" erstellt, das den Automaten auch ausführen und ein Java-Programm mit der Funktion bzw. zur Simulation des Endlichen Automaten liefern kann. Das Programm wurde von drei „Lessing"-Schülern geschrieben und mit dem „JavaStar-Award 2004" ausgezeichnet (der Bericht über die Preisverleihung findet sich im Archiv auf meiner Schulseite „Lessing-Gymn./BK"; der Download des Programms gelingt (auch im Juli 2011 noch) mit http://www.partner-fuer-schule.nrw.de/javastars/Programme/67_Sim_EA/Sim_EA.zip.
(Ergänzung für Theorie-Fans: Die Funktion eines endlichen Automaten kann immer durch eine reguläre Grammatik beschrieben werden [Chomsky-Typ 3]).

Die Übersetzung des Automatengraphen in eine simulierende Java-Methode kann schematisch (und von „Sim EA" normalerweise auch automatisch) erstellt werden: Die Automatentafel wird durch geschachtelte switch-case-Anweisungen nachgebildet - bzw. hier mit inneren if-Anweisungen, weil in Java die mehrseitige Verzeigung leider nicht die Angabe von Bereichen wie etwa 'a'..'z','A'..'Z' erlaubt. Hier die komplette Scanner-Klasse mit der entscheidenden Methode nächstesToken:

Für den Zustand 3 musste kein Fall mehr vorgesehen werden, da bei einstelligen Sonderzeichen nichts nachkommen kann und daher die Methode nächstesToken direkt beendet werden kann. Wird der Scanner auf das Beispiel-Programm im gelben Kasten angewendet und immer wieder die Taste gedrückt, die das nächste Token holt, so ergibt sich schließlich das nachstehende Bild (wobei bei jeder Sinneinheit im grauen Ausgabefenster zunächst der Kennbuchstabe für die Art bzw. den Typ und nach dem Doppelpunkt in eckigen Klammern der Inhalt angegeben ist):

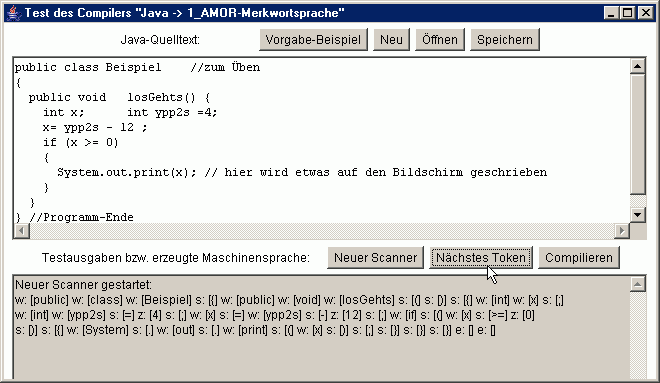

Testoberfläche mit dem Beispiel-Quelltext und der Ausgabe einzelner Token (=Sinneinheiten)

Das zum Schluss zweimal erzeugte Token mit dem Typ 'e' für Ende hat natürlich keinen Inhalt mehr. Dieses Token käme auch bei allen weiteren Tastendrücken bzw. bei jedem weiteren Aufruf von nächstesToken.


zum Seitenanfang / zum Seitenende

Parser

Während der vorstehende beschriebene Scanner als endlicher Automat nicht einmal erkennen kann, ob es zu jeder öffnenden Klammer wieder eine schließende Klammer gibt (theoretisch sind ja beliebig viele Klammerpaare möglich und damit immer mehr, als der Automat Zustände hat), muss für die Syntaxkontrolle ein leistungsfähigere Verfahren verwendet werden. Der Parser wird hier nach dem „Prinzip des rekursiven Abstiegs" gebaut. Die einzige von außen aufzurufende Methode parseKlasse bearbeitet das erste Konstrukt des oben angegebenen Syntaxdiagramms und ruft intern die dabei nötige Methode parseMethode auf. Die wiederum ruft zur Kontrolle des in der Methode enthaltenen Blocks parseBlock auf, wobei sich letztere - evtl. über den Umweg über weitere untergeordnete Methoden wie etwa parseVerzweigung - auch wieder selbst aufrufen kann, weil Blöcke bekanntlich auch Blöcke enthalten können.

Da die Verwaltung direkter oder indirekter rekursiver Aufrufe einen Keller erfordert, wird für den Parser mindestens ein Kellerautomat gebraucht - genau der ist die Maschine, die zu einer kontextfreien Grammatik gehört (Chomsky-Typ 2): Mini-Java ist kontextfrei, soweit es durch das Syntaxdiagramm spezifiziert ist. Natürlich kann auch eine noch leistungsfähigere Maschine, wie unser normaler Computer, zum Parsen benutzt werden. Der im Folgenden angegeben Javatext erscheint nur dadurch etwas langatmig, dass versucht wurde, bei Fehlern aussagekräftige Meldungen auszugeben. Ansonsten folgt er genau dem Syntaxdiagramm und ist daher auch ohne große Kommentierung verständlich:

Hinzuweisen ist noch darauf, dass bei manchen Sprachkonstrukten von Mini-Java nicht sofort klar ist, wann sie enden: Beispielsweise kann die Verzweigung (if-Anweisung) ein- oder zweiseitig sein. Nach dem ersten Block muss also innerhalb von parseVerzweigung auf jeden Fall ein weiteres Token von Scanner angefordert werden, um zu prüfen, ob etwa ein else folgt. Enthält dieses Token aber kein else, so gehört das Token bereits zu einem anderen Sprachkonstrukt, das von einer anderen Prüfmethode als diesem parseVerzweigung zu bearbeiten ist. parseVerzweigung muss das zwangsläufig zu viel gelesen Token an die zuständige Stelle weitergeben, was in Java nur über den Funktionswert geht (oder über eine globale Variable, was aber weniger deutlich wäre). Da der Funktionswert bei den anderen parse-Methoden aber für die Rückgabe eventueller Fehlermeldungen verwendet wird, ist hier ein Kombi-Rückgabe nach folgendem Bauplan sinnvoll und oben bei parseVerzweigung ebenso wie etwa auch bei parseTerm verwendet:

// Compiler "Java -> 1_AMOR" -- für IF 13M -- R. Krell, 31.10.04, 23.4.2005 -- www.r-krell.de

public class C_KombiRueckgabe    // für parseXXX-Methoden in C_Parser, weil
 // außer einer evtl. Fehlermeldung ggf. noch das bereits gelesene nächste Token
 // zurück bzw. weiter gegeben werden muss, das schon zur nächsten Struktur gehört
{
  String meldung;
  C_Token gelesenesToken;

  public C_KombiRueckgabe (String fehler, C_Token token)
  {
    meldung = fehler;
    gelesenesToken = token;
  }
}



zum Seitenanfang / zum Seitenende

Symbol- bzw. Variablentabelle

Im Syntaxdiagramm von „Mini-Java" nicht aufgeführt, aber jeder (Java-)Programmiererin und jedem Programmierer bekannt, ist die Tatsache, dass Variablen vor Gebrauch deklariert werden müssen. Beispielsweise ist das von parseVerzweigung bzw. von parseBedingung überprüfte Programmstück „if (x>0) {..}" nur richtig, wenn irgendwann vorher die Variable x mit int x als Ganzzahl definiert wurde und entweder direkt bei der Definition oder aber später, auf jeden Fall jedoch vor der Bedingung eine gültige Wertzuweisung an x vorgenommen wurde. Durch diese zusätzliche Forderung ist Mini-Java allerdings nicht mehr kontextfrei, sondern nur noch kontextsensitiv (Chomsky-Typ 1). Zum Glück muss der vorgestellte Parser deswegen nicht eingestampft werden -- es reicht, ihn später an wenigen Stellen zu ergänzen.

Dazu wird der Compiler um eine neue Klasse ergänzt, die sich des Kontextproblems annimmt. Bei der Verwendung eines Bezeichners in der Definition einer gerade Klasse oder Methode oder bei der Definition einer Variable mit int wird der Bezeichnername in eine Tabelle eingetragen (die für größere Programme statt wie hier linear sogar zweckmäßigerweise als Baum strukturiert sein sollte - vgl. meine Seiten „Informatik mit Java", Teile e) und f)). Dabei wird direkt überprüft, ob evtl. eine unzulässige Neudefinition eines bereits verwendeten Namens oder eine Übereinstimmung mit einem reservierten Wort (wie etwa if oder void) vorliegt. Gegebenenfalls wird ein entsprechender Fehler gemeldet.

Wird eine Variable dann z.B. in einer Zuweisung, Ausgabeanweisung oder in einer Bedingung verwendet, wird in der Variablentabelle nachgeschaut, ob die Variable schon enthalten, also definiert ist - sonst muss ein Fehlermeldung erzeugt werden. Außer bei der Verwendung links vom Zuweisungszeichen muss in den gerade genannten Konstrukten die Variable sogar gefüllt sein, um ein fehlerfreies Programm zu ermöglichen. Dies kann dadurch kontrolliert werden, dass in der Variablentabelle bei jeder in aufgenommenen Variable durch einen boolean-Wert kenntlich gemacht wird, ob schon eine Zuweisung stattgefunden hat oder noch nicht. Im Hinblick auf die nachfolgende Codeerzeugung sollte außerdem bei jeder Variable eine Speicheradresse in die Tabelle festgehalten werden, damit später klar ist, wo die zugewiesenen Inhalte im Hauptspeicher zu finden sind. Da in Mini-Java alle Variablen vom gleichen Typ int sind, kann hier auf die zusätzliche Angabe der Größe des belegten Speicherbereichs verzichtet werden.

Die Tabelle darf aber nicht statisch sein, sondern muss der Lokalität bzw. dem beschränkten Gültigkeitsbereich der Variablen Rechnung tragen: Bekanntlich gelten Variablen immer nur innerhalb des Blocks / { }-Klammerpaares, in dem sie definiert wurden. Über holeVarStartNr und setzeVarStartNr können kellerartig in der folgenden Klasse beispielsweise am Ende eines Blocks leicht alle seit dem Beginn des Blocks definierten Variablen wieder abgeräumt bzw. dem Zugriff entzogen werden. Für 1_AMOR, dessen 64 Speicherzellen von der Zelle 0 an mit dem Programm gefüllt werden, wächst die Variablentabelle vom hinteren Ende nach vorne: Die Variablen werden in die Zellen 61, 60, 59, .. usw. geschrieben (die Zellen 63 und 62 bleiben als Tastatur- und Bildschirmpuffer frei). In der nachstehenden mit JavaDoc kommentierten Klasse werden außer den Variablen auch (Ganzzahl-)Konstanten verwaltet (in den 1_AMOR-Speicherzellen 48, 47, .. , damit sie bei mehrfachem Auftreten nicht mehrfach gespeichert werden müssen.

Und da hier ohnehin schon Teile des 1_AMOR-Speicher verwaltet werden, wurden die Verwaltung schon auf den ganzen Speicher ausgedehnt, d.h. es gibt es im Vorgriff auf den Coderzeuger im nächsten Kapitel bereits Methoden, mit denen dann (Maschinensprach-)Befehle in die vorderen 1-AMOR-Speicherzellen eingetragen werden können:

In der vorstehenden Klasse C_Merkwortcode gibt es allerdings noch nicht die zuvor angesprochenen Flags samt zugehöriger Methoden, um Zuweisungen für Variable zu registrieren. Deshalb kann man vor Gebrauch einer Variablen auf der rechten Seite einer Zuweisung, in einer Bedingung oder in einer Ausgabeanweisung auch nicht nachfragen, ob die Variable schon einen Wert enthält, d.h. initialisiert wurde. Legt man Wert auf diese Fähigkeit, muss die Klasse noch entsprechend ergänzt werden.


zum Seitenanfang / zum Seitenende

Codeerzeuger

Statt den zu compilierenden (Mini-Java-)Quelltext nach erfolgreicher Syntaxüberprüfung durch den Parser noch ein zweites Mal durchzugehen, um dann die Übersetzung in die Zielsprache anzufertigen, kann dieser Vorgang bequem in den Parser integriert werden. Im Unterricht ist es wahrscheinlich sinnvoll, vor der Übersetzung in eine Maschinensprache eine Übersetzung in weniger formalisierten deutschen Klartext anzufertigen. Gleichzeitig soll der Parser zur Kontrolle, ob benutzte Variable zuvor deklariert wurden, die im Objekt tab (vom Typ der Klasse C_Merkwortcode) verwaltete Variablentabelle benutzen Die notwendigen Ergänzungen in der oben bereits vorgestellten Parser-Version werden in grüner Farbe am Beispiel von parseZuweisung bzw. parseTerm gezeigt:



     private String parseZuweisung (C_Token token)
  {

if (token.typ!='w')
    {

return ("Fehler: Variablenname erwartet!"+scanner.anfang());
    }

int adr = tab.holeVarAdresse(token.inhalt); // hier wird überprüft, ob die Variable..

if (adr < 0)  //.. im letzten Token bereits deklariert wurde (adr >= 0) der nicht

{

return ("Fehler: Variable nicht definiert (oder unzuläss. Name)!"+scanner.anfang());
    }
    String varName = token.inhalt;

    token = scanner.nächstesToken();

if (!token.inhalt.equals("="))
    {

return ("Fehler: '=' erwartet!"+scanner.anfang());
    }
    C_KombiRueckgabe zurück = parseTerm();
// Aufruf von parseTerm

if (zurück.meldung.startsWith("Fehler"))
    {

return (zurück.meldung);
    }
    token = zurück.gelesenesToken;

if (!token.inhalt.equals(";"))
    {

return ("Fehler: ';' nach Zuweiung erwartet!"+scanner.anfang());
    }

ausgabe = ausgabe + " wird zugewiesen an "+varName+"\n";  // Erzeugen von deutschem Text ..
      // .. an Stelle von Maschinensprache. Die rechte Seite der Zuweisung wurde bereits vom ..
      // .. oben aufgerufenen parseTerm (s.u.) in den globalen String ausgabe geschrieben

return ("");
  }

  private C_KombiRueckgabe parseTerm()
  {
    String meldung =
"";
    C_Token token;

String term = "Term ";  // für die Zielsprache (hier deutscher Text statt Maschinencode)

do

{
      token = scanner.nächstesToken();

if (!(token.typ=='w'||token.typ=='z'))
      {
        meldung =
"Fehler: Zahl oder Variable erwartet!"+scanner.anfang();
      }

else

{

int adr;

if (token.typ=='w')
        {
          adr = tab.holeVarAdresse(token.inhalt);

if (adr < 0)      // falls Variable bisher nicht definiert

{

meldung = "Fehler: Variable nicht definiert (oder unzuläss. Name)!"

+scanner.anfang();
          }
        }

else                // im Token steht eine feste Zahl. Auch Konstanten werden..

{                   // ..nur einmal gespeichert und bei Bedarf mehrfach verwendet

adr = tab.konstantenAdresse(token.inhalt);
        }
        term = term + token.inhalt;
// Variable oder (Zahl-)Konstante

token = scanner.nächstesToken();
        term = term + token.inhalt;      // evtl. Rechenzeichen (oder Ende)

}
    }

while ((token.inhalt.equals("+")||token.inhalt.equals("-"))&& !meldung.startsWith("Fehler"));

ausgabe = ausgabe + term;     // Zuweisung an globale Variable für erzeugten dt. Text

return (new C_KombiRueckgabe (meldung,token));
  }

Nach solchen Vorübungen und einer kurzen Wiederholung der Maschinensprache bzw. einen evtl. Blick in das Handbuch zum Modellrechner 1_AMOR, wo im Kapitel B die typischen Programmkonstrukte und Kontrollstrukturen an Beispielen zusammen gestellt sind

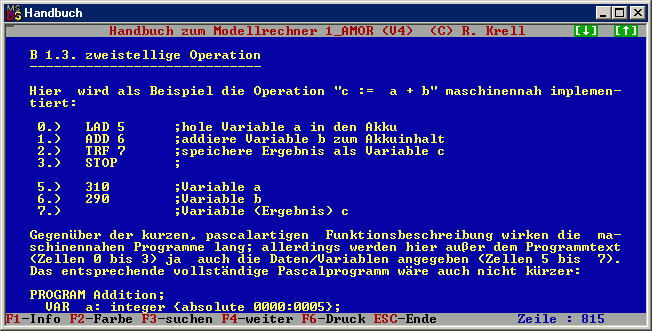

Ausschnitt aus dem 1_AMOR-Handbuch: Term und Zuweisung

(in Java würde die Zuweisung anders als in Pascal nur „c = a+b;" heißen), kann dann insbesondere unter Verwendung der Methode trageBefehlEin (aus der dem jetzt besser code genannten Objekt vom Typ der Klasse C_Merkwortcode mit der Variablentabelle und den Methoden zum Eintragen der Befehle) der 1_AMOR-Zieltext erzeugt werden. Es wird der Anfang der entsprechend ergänzten bzw. veränderten Parser-Klasse mit parseKlasse und den beiden in den Vorübungen schon dargestellten parse-Methoden gezeigt. Da für unterschiedliche Rechenoperationen verschiedene Maschinenbefehle nötig sind, musste gegenüber der Übersetzung in deutschen Text eine mehrseitige Verzeigung in parseTerm eingebaut werden. Außerdem wurde der Mangel behoben, dass im deutschen Text ein evtl. beendendes Semikolon oder anderes Zeichen sofort als evtl. Rechenzeichen zum Term-Text hinzugefügt wird.

Dass dieser Compiler in seiner letzten Ausbaustufe tatsächlich funktioniert, lässt sich mit Hilfe der bereits beim Scanner gezeigten Testoberfläche ausprobieren, wenn dort die Schaltfläche „Compilieren" betätigt wird:

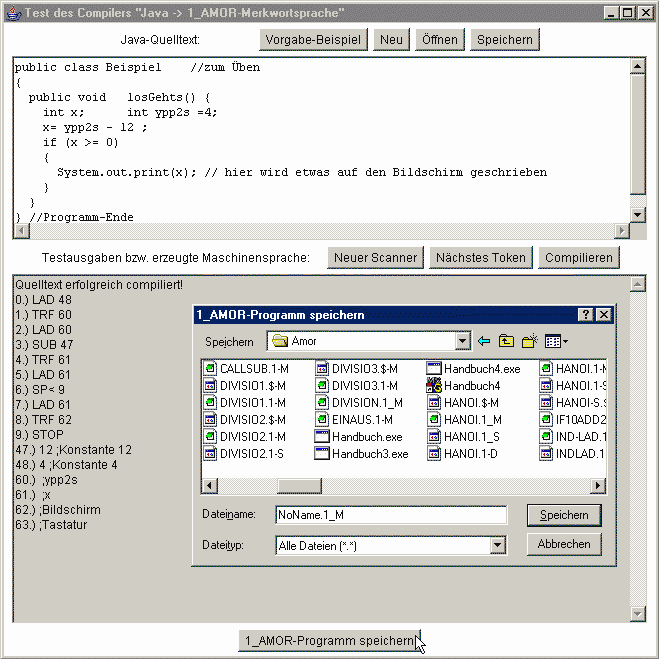

Test des Compilers: Beispielquelltext mit erzeugtem 1_AMOR-Zieltext
Wird der für das „Mini-Java"-Beispielprogramm erzeugte 1_AMOR-Text sogar (wie gezeigt) in einer Datei gespeichert, so lässt er sich anschließend in den Modellrechner laden und dort problemlos und auf Wunsch schrittweise unter Anzeige aller Datenflüsse ausführen. Weil die im Quelltext angegebene Bedingung „if (x >= 0) .." nicht erfüllt ist (x hat den Wert -8 und ist daher nicht >= 0), wird nichts auf dem Bildschirm ausgegeben - die Zelle 62 bleibt leer bzw. mit Nullen gefüllt:
1_MOR-Modellrechner am Ende der Zieltext-Ausführung

Eine schöne Bestätigung für den erfolgreichen Compilerbau!
